Le compteur connecté linky

Bonjour, à tous,
voici une vidéo expliquant le principe des compteurs linky
[vidéo]
il y a donc deux interfaces sur l’appareil :

  • Une amont (côté distributeur) CPL
  • Une aval (côté abonné) Sortie TIC

Connectique TIC

Nous allons nous intéresser à la connectique côté client (TIC) :

Cette sortie est composée de deux circuits : Alimentation (bornes A et I1) et Signal (bornes I2 et I1).

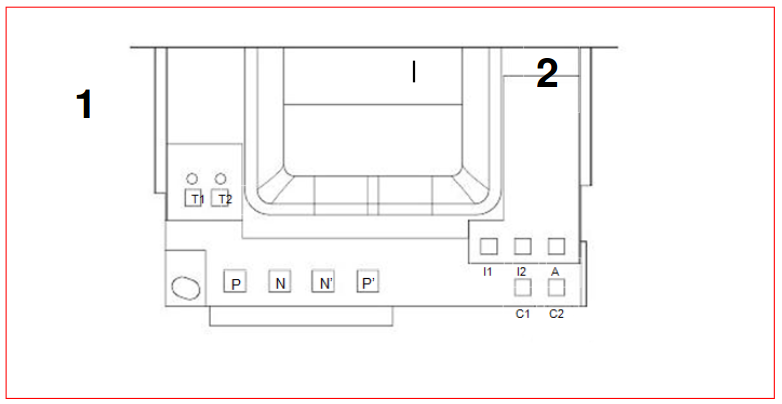

Schéma des borniers du compteur monophasé
Schéma des borniers du compteur monophasé

Il y a deux modes de fonctionnement, le premier (activé par défaut) est le mode historique et le second est le mode standard.

Forme de l’onde pour le bornier TIC

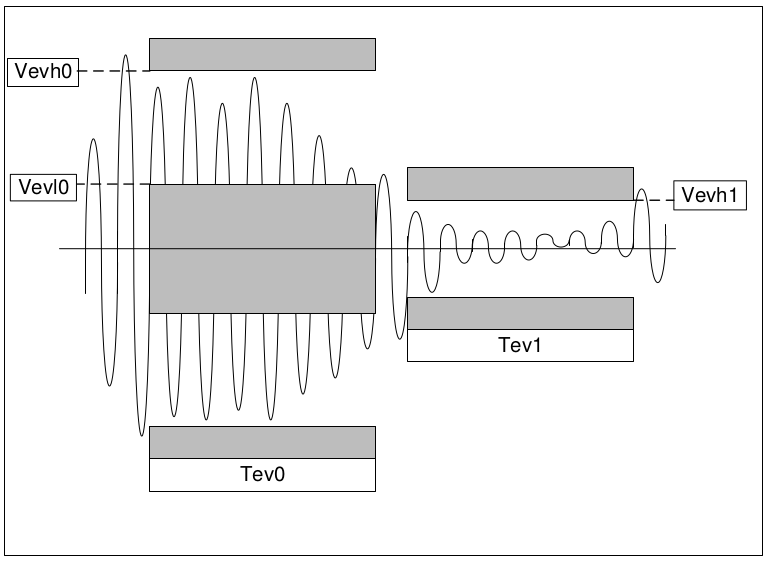

Caractéristiques de l’enveloppe de la porteuse

Sources :

Si vous avez trouvé une faute d’orthographe, veuillez nous en informer en sélectionnant le texte en question et en appuyant sur Ctrl + Entrée .

Laisser un commentaire

Votre adresse de messagerie ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.

3 réponses sur “Le compteur connecté linky”

  1. bonjour,
    je cherche a acceder a la prise TIC de linky et je ne comprend pas comment y raccorder un fil. Je vois un cache plastique mais Il n’y a pas de vis.
    Faut il enficher le fil à l’intérieur, il faut alors un fil rigide ?
    Merci.

    1. Salut,

      oui, le connecteur est à griffes et pour que cela tienne, j’ai mis des broches plutôt que directement le fil.
      je le suis découpé de la corde à piano de diamètre 1mm, mais le plus important c’est qu’il faut du rigide.
      En plus le « bouton » de libération des broches, sur tous les modèles me semble-t-il, libère les 3 d’un coup !

      N’hésite pas à passer nous voir un jeudi soir, je pourrais te montrer ce qui a déjà été fait, et on pourra en discuter.
      @+

  2. Bonjour,
    J’avais jusqu’à ce jour un arduino connecté sur mon compteur qui décodait les trames EDF.
    Depuis que le linky est installé, je n’arrive pas a décoder les nouvelles trames…
    Je suis simplement passé de 1200 a 9600 bauds.
    Peu d’information encore pour l’instant…
