Sapin de Noël

Descriptif

le sapin fait 85cm de hauteur et 51 cm de largeur

Matériel/Machines

Pour découpe de 2 panneaux (90 x 60 cm) de 5 mm d’épaisseur (contreplaqué) sur découpeuse laser;

Note

on peut prendre un autre matériau mais l’épaisseur doit rester de 5mm (sinon modifier les cotes des 2 rainures d’emboîtement)

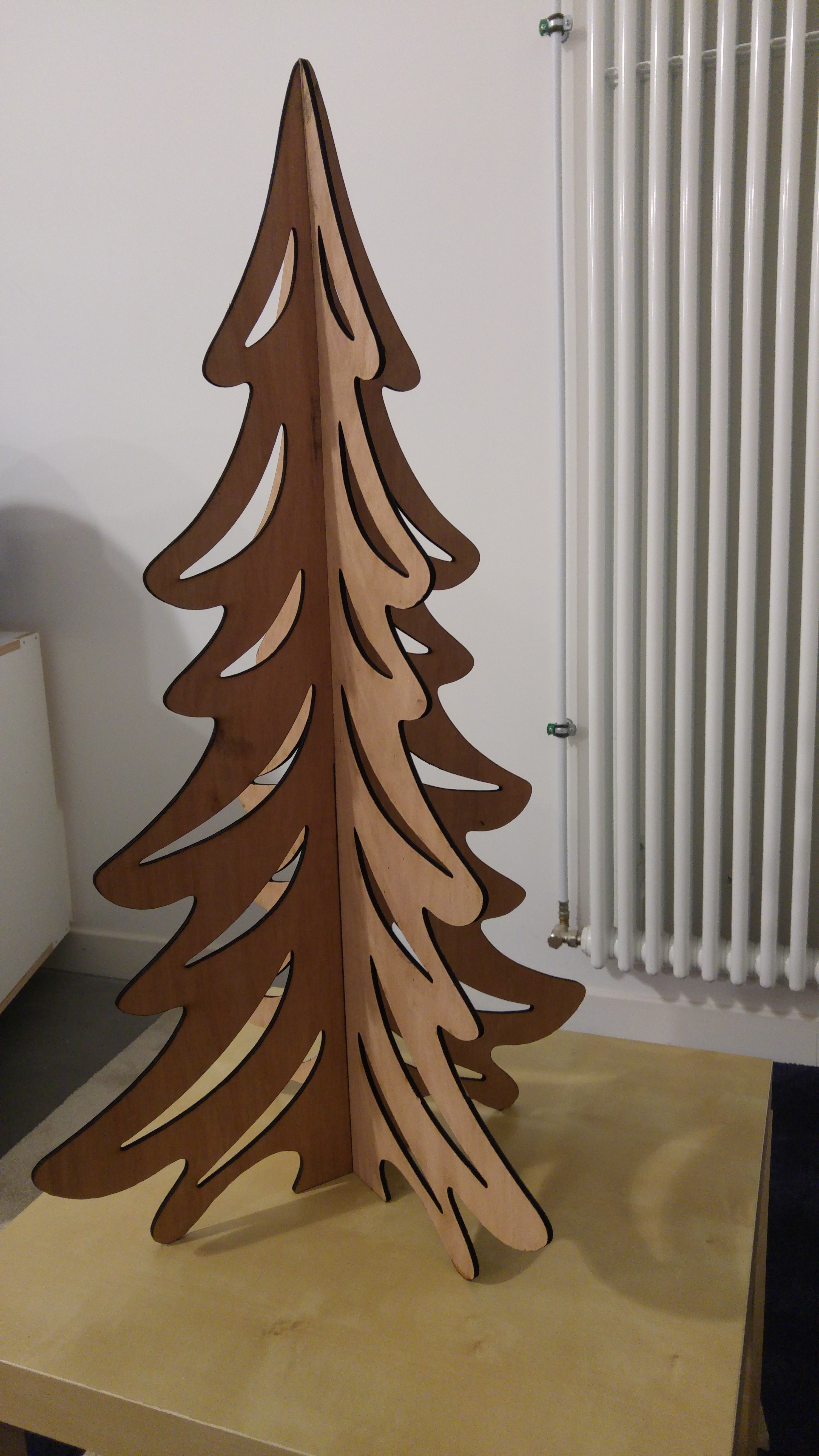

sapin3-20151119_204900

Sources


Laisser un commentaire

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.

7 réponses sur “Sapin de Noël”

  1. Merci pour ces sources 🙂
    Pour infos avec quel logiciel les sources ont été créées ?
    (je ne réussis pas à les importer dans inkscape -ancienne version = 0.92 )
    Merci et bonnes fêtes à tou.te.s 🙂

    1. oups : j’ai omis d’ajouter que cette importation je lla souhaite pour modifier la largeur des encoches (carton) . (modif à effectuer sous linux)

    2. Bonjour, le sapin a été dessiné avec Gimp puis vectorisé avec Inkscape puis les découpes ont été faites avec Qcad (donc le fichier mis en ligne sort de Qcad )

      1. Merci Christophe pour ces précisions techniques. Qcad je ne connais pas encore . (Je l’ai imprimé avec lasercad dans notre fablab)
        Quoi qu’il en soit il a fait … un carton en rentrant à la maison 😉

  2. Ce modèle de sapin peut aussi se décliner dans différentes tailles.
    Pour faire plus petit, c’est facile, il suffit de réduire la taille de la silhouette mais il faut adapter la largeur des rainures d’emboîtement qui doit toujours être égale à l’épaisseur du matériau utilisé. Si on fait assez petit, on peut même mettre les deux sapins tête-bêche, ce qui économise le matériau.
    On peut aussi faire plus grand. La limite vient de la découpeuse laser qui ne permet pas de dépasser 60×90 cm (et en pratique, 55×85). Chacune des silhouettes sera donc constituée de plusieurs panneaux. Une judicieuse répartition des rainures d’emboîtement permet un montage stable. Par sécurité j’ai rajouté une plaque (découpée au laser) pour caler le pied et une pièce (réalisée à l’imprimante 3D) pour la tête. Pour l’ensemble des découpes, j’ai utilisé 5 panneaux de 50×90 cm (en medium de 6mm).
    Christophe

  3. Avec l’accord de l’auteur/dessinateur original dudit sapin, je peux proposer (déjà fait) un fichier source, en DXF, permettant la découpe de ce sapin avec d’autres dimensions :

    H45 cm, ep 3mm (taille planche nécessaire : 60*42)
    H33 cm, ep 3mm (taille planche nécessaire : 42*30)
    H23 cm, ep 3mm (taille planche nécessaire : A4 )

    H45 cm, ep 5mm (taille planche nécessaire : 60*42)
    H33 cm, ep 5mm (taille planche nécessaire : 42*30)
